914-610型拱形屋頂成型機是一種專用于無梁拱形屋頂和彩鋼屋面板加工的設備，具有較高的成型精度和較好的板材利用率。本文將介紹該設備的外觀、技術參數及主要性能特點，方便相關領域人員了解其基本信息。

設備外觀與圖片展示

914-610拱形屋頂壓瓦機的設計緊湊，結構合理，適合拱形屋頂?shù)募庸ば枨蟆ＴO(shè)備整體尺寸適中，便于安裝和搬運。

設備配備有先進的控制系統和高效的傳動裝置，能夠?qū)崿F(xiàn)自動化操作，提升生產效率和穩定性。

成型機版型圖及技術參數

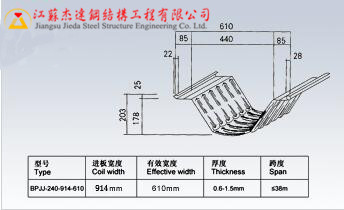

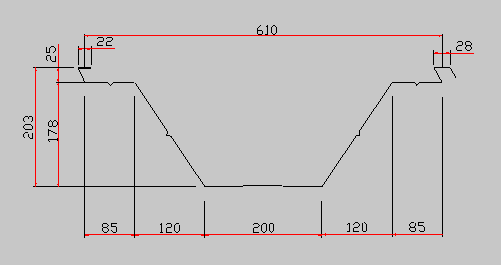

914-610拱形屋頂成型機版型圖詳細展示了成型軌跡和板型結構，保證了成品板的形狀穩定性和適應性。

設備主要技術參數涵蓋尺寸、重量、功率、傳動方式、速度等關鍵指標，確保機器性能滿足生產需求。

設備尺寸為8200mm×2250mm×2000mm，總重量約9噸，整機采用液壓傳動系統，保證傳動平穩可靠?？偣β蕿?8.5KW，成型速度方面，直板部分可達到15米/分鐘，拱板部分約13米/分鐘，咬口速度約16米/分鐘。

該設備進板寬度為914毫米，出板寬度610毫米，配備14道輥?zhàn)?，采用電器控制系統。切割材料主要為12CrMoV鋼材，適用板材厚度范圍在0.6至1.5毫米之間。輥的材質為40Cr鋼，經過淬硬和硬鉻處理，軸材質為45鋼并鍍鋅，切割方式為輥壓成型與定長切割相結合。

電力標準為380伏特、50赫茲、三相電，凹槽深度為203毫米，適合的最大跨度為38米，裝運條件符合40英尺高柜標準。

彩鋼屋面板成型機參數及性能

914-610型拱形彩鋼屋面板成型機的外形尺寸為9000mm×2250mm×2300mm，設備總重量約14噸。主電機功率18.5KW，壓型電機7.5KW，打彎電機4.0KW，剪切電機4.0KW，側電機3.0KW。

工作速度方面，直板成型速度為15米/分鐘，彎板為13米/分鐘，咬口部分速度為6米/分鐘。設備輥材質采用45鋼，經高頻淬火處理，硬度達到HRC 58-62，軸材質同為45鋼且可調節，剪刃采用臺灣航空技術制造的Cr12鋼材，確保切割精準。

控制系統采用德國西門子PLC，配備13道成型軌道，進板寬度914毫米，成型寬度610毫米，板槽深度203毫米。鋼板厚度支持0.6-1.5毫米，板材利用率約為66%，適用最大跨度不超過38米。

整體來看，914-610型拱形屋頂成型機結合了合理的結構設計與先進技術，適合多種建筑彩鋼屋面板的生產需求，具有較好的加工效率和成型質量表現。
