本文介紹一種適用于拱形屋頂結構施工的預埋件設計與尺寸參數，相關部件曾用于安徽安天食品集團廠房建設項目中，具有代表性和實用性。

拱形屋頂結構中的預埋件作用

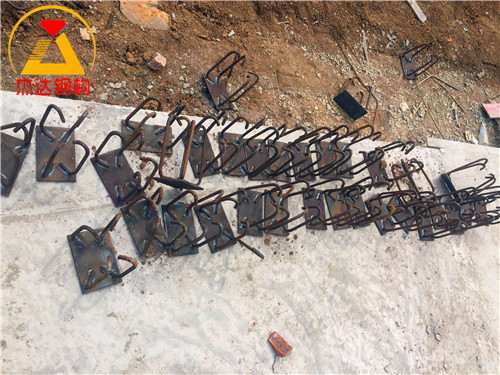

在大型無梁結構的屋頂施工過程中，預埋件的合理設計與精確安裝直接關系到屋面的整體穩固性與后期連接的牢固度。圖示為應用于30米大跨度拱形結構中的屋頂預埋件，由江蘇杰達鋼結構工程有限公司在2016年設計并投入使用。

該預埋件主要被均勻布置于圈梁內部，安裝間距為50厘米，可有效提升結構的受力均勻性與整體穩定性能。

預埋件關鍵尺寸參數分析

為了滿足拱形屋頂?shù)慕Y(jié)構要求，該預埋件在設計過程中充分考慮了力學性能和施工便捷性，其關鍵尺寸參數如下：

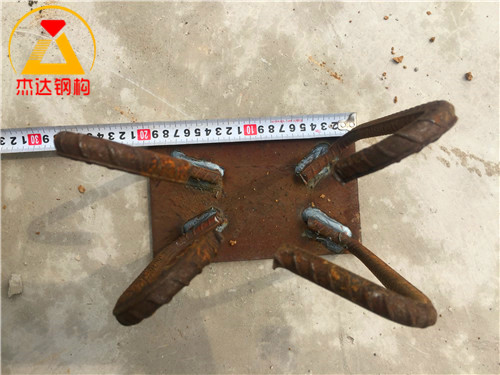

● 寬度：預埋件整體寬度為120mm，是確保連接牢固的基礎數據，適配常規鋼結構焊接或螺栓連接方式。

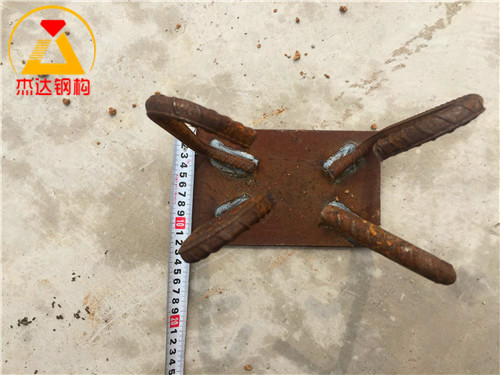

● 長度：長度設置為200mm，有利于深入混凝土結構中，提升錨固效果。

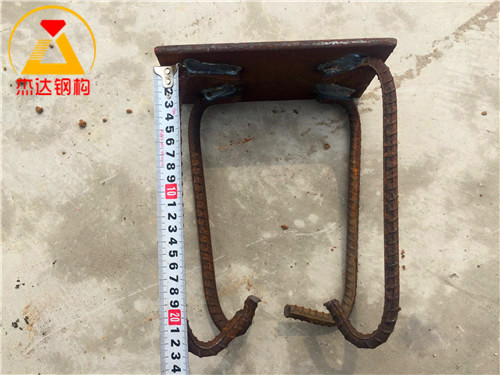

● 高度：預埋件高度為250mm，可滿足拱形結構屋面上下夾持或連接的厚度要求。

結構設計視圖參考

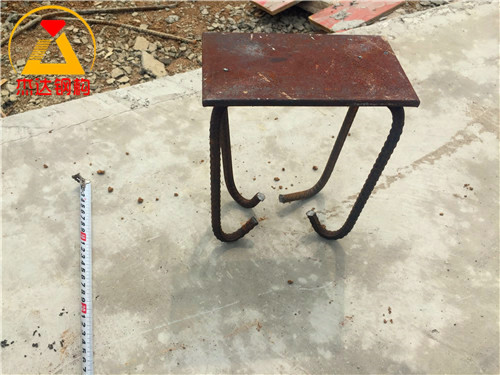

通過對正視圖的觀察，可以更直觀地理解該拱形屋頂預埋件的結構形態與安裝方式。結構簡潔、受力明確，適用于大跨度、無梁拱形建筑場景。

應用價值與施工參考

該類型預埋件已經在多個拱形屋頂項目中投入使用，具有安裝便捷、結構安全、對接可靠的特點。在未來的拱形鋼結構施工中，合理選用此類預埋結構，能夠提高整體施工效率，確保后續拱頂安裝過程中連接牢固。

同時，該設計也為后期檢修與維護預留了充足的連接空間，有效延長建筑結構的使用周期。
