本文介紹了江蘇地區倉間罩棚的典型結構設計，重點講述了在原有糧庫基礎上追加拱形屋頂罩棚的施工方式，并通過具體案例詳細說明了H鋼及托板的尺寸和焊接節點要求。

江蘇倉間罩棚通常采用在原糧庫上架設水泥站柱，再安裝H型鋼梁，最后焊接托板形成拱形屋頂?shù)慕Y(jié)構。這種設計適用于沒有預埋件的舊糧庫，通過后期加固實現倉間罩棚的功能，確保糧食儲備環境的改善。

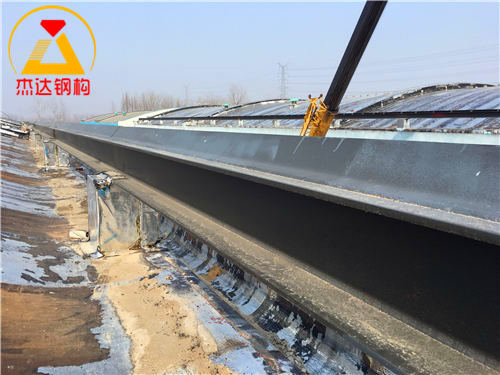

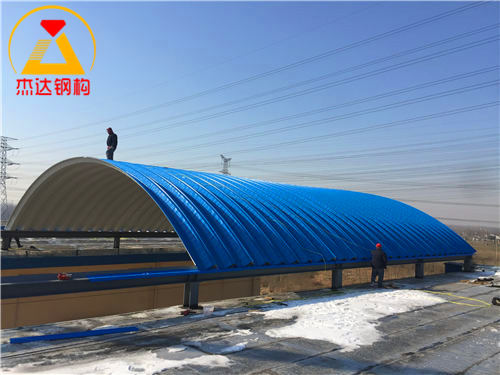

下圖展示了江蘇揚州瘦西湖糧食儲備庫的拱形屋頂結構，體現了鋼結構施工的細節與工藝。

H鋼尺寸詳解（以江蘇淮安盱眙糧食儲備庫為例）

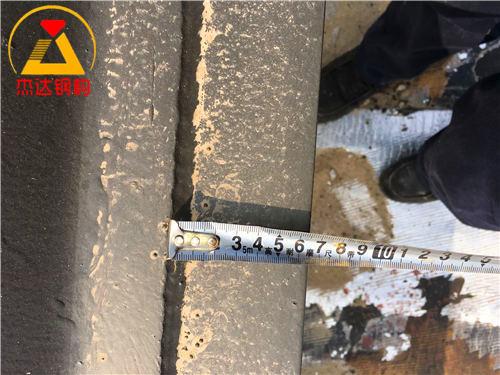

H鋼與水泥站柱間距保持在100毫米，確保結構穩定并留有適當?shù)氖┕た臻g。

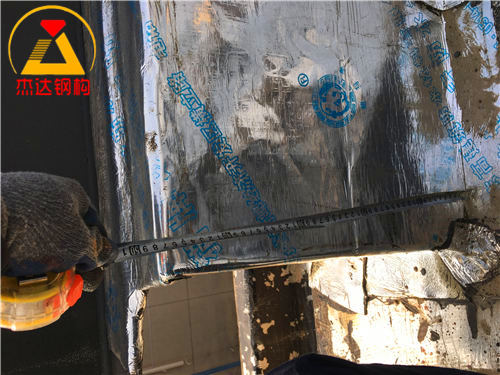

水泥站柱高度設計為500毫米，滿足承重和連接要求。

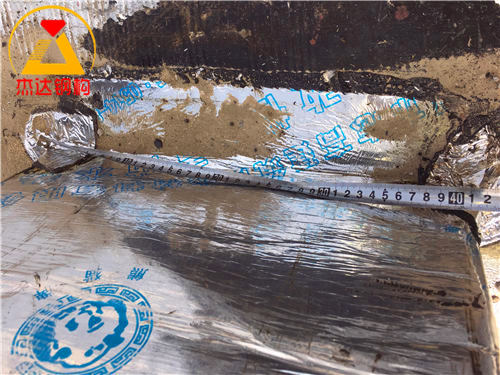

水泥站柱寬度為400毫米，保證其承載力和穩定性。

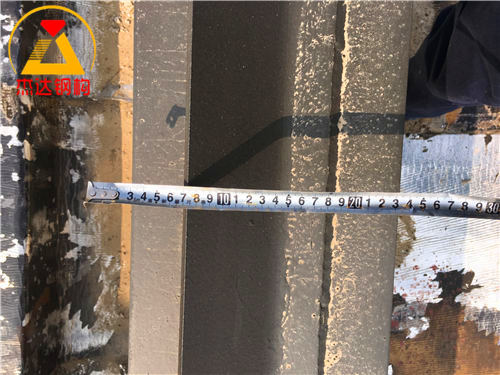

H鋼寬度為250毫米，為托板焊接提供足夠的支撐面積。

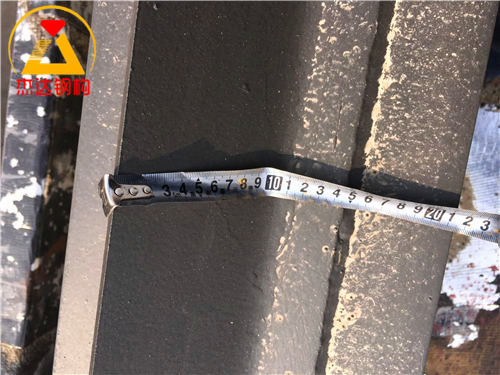

焊接托板尺寸為135度角，寬度150毫米（由100毫米主板與50毫米側板組成），確保連接處受力均勻。

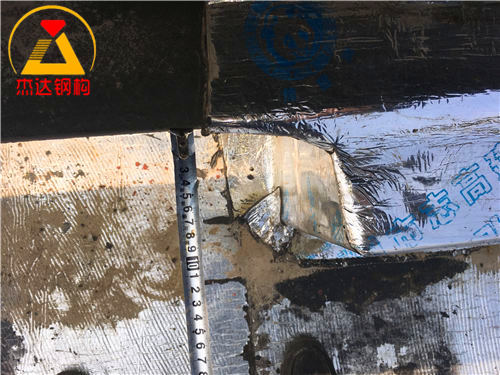

托板安裝位置距離H鋼邊緣50毫米，保證焊接質量與結構安全。

焊接托板節點結構

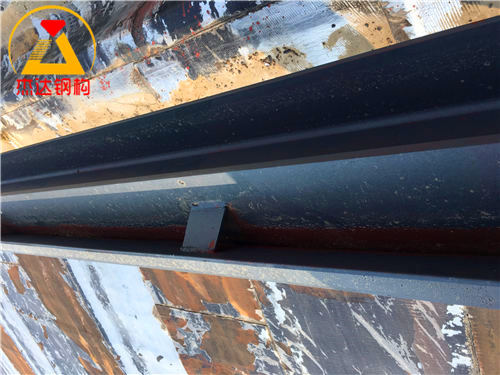

托板焊接在H鋼上的節點設計包括背視圖、斜視圖和正視圖，確保從各角度看焊接位置的穩固性。

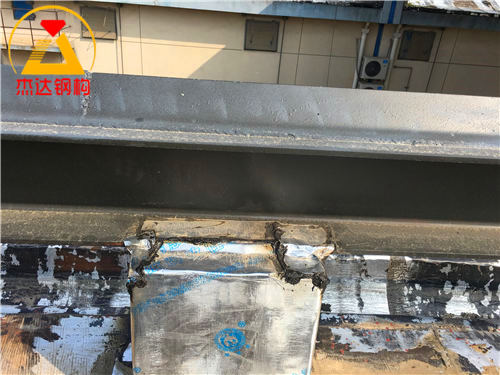

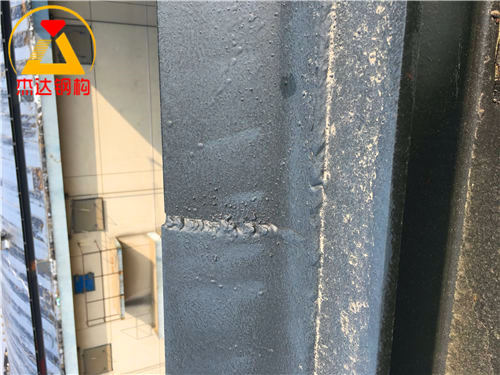

焊接節點要求牢固，每隔300毫米焊接100毫米，背面設置三角筋加固焊縫，焊縫需堅實、飽滿，以保證整體結構的安全性與穩定性。
