江蘇揚州高郵拱形屋頂結構罩棚工程
工程名稱：江蘇揚州高郵糧庫拱形屋頂倉間罩棚二期工程
建設單位：江蘇省揚州市高郵某糧食公司
施工單位：江蘇杰達鋼結構工程有限公司
工程地點：江蘇省揚州市高郵卸甲鎮
施工時間：2020年11月9日
工程面積：長66m× 跨18m × 1 棟，1188㎡。
施工概況
今年上半年的時候，杰達鋼構的施工隊長吳仕寬帶領員工們在江蘇揚州高郵施工了1000多平方米的糧食儲備庫的倉間罩棚，下半年原業主又找到我們，讓我們繼續過去給他蓋一棟糧庫的拱形罩棚，本次施工的倉間罩棚結構依然為拱形屋頂形式，并且除了面積不一樣以外，其他的比如混凝土短柱、H鋼橫梁、屋面瓦以及山墻板的做法，都是一模一樣的。

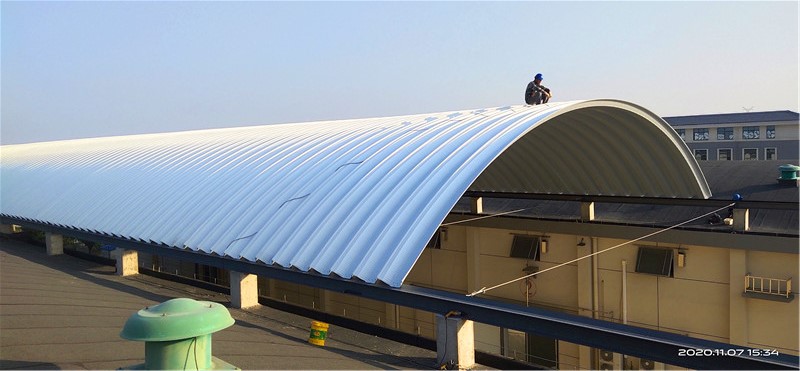

如圖所示，我們的拱形屋頂正在安裝中，由于使用的是H鋼橫梁固定在混凝土的立柱上，所以我們同樣使用M12的鍍鋅鋼絲繩作為橫拉，以減少拱形屋頂?shù)乃酵屏Α?/div>

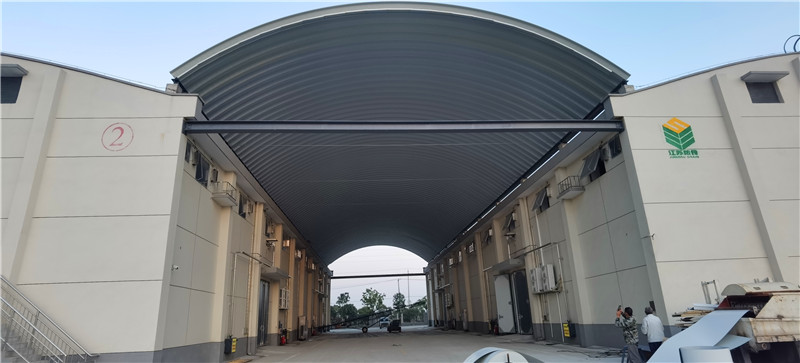

下圖可見我們的拱形屋頂已經全部安裝完成了，山墻處的H杠橫梁也已經吊裝到位，下一步我們就只需要把山墻板安裝上去就可以了。

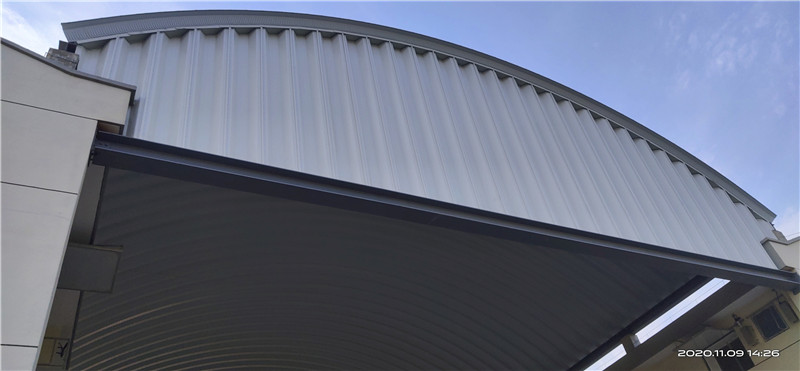

如下圖所示，我們的山墻板已經安裝完畢了，山墻版的型號是914-610型，同樣是我們的壓瓦機壓制而成的直槽板，只不過沒有進行彎板加工。
這樣的山墻的成本比有骨架的山墻還要便宜一些，且有效避免了材料的浪費。
